JR28s Реле тепловое

Применение

Тепловые реле перегрузки серии JR28s подходят для защиты от перегрузки и обрыва фазы электродвигателей переменного тока с частотой 50/60 Гц, напряжением до 690 В, током до 0,1-630 А при 8-часовой работе или в непрерывном режиме. Реле могут быть установлены на контакторы или смонтированы как отдельные блоки.

Данные для выбора и заказа

Внешний вид изделий	Номинальный ток (А)	Характеристики совместимого предохранителя (А)		Модель совместимого контактора
Внешний вид изделий	Номинальный ток (А)	aM	gG	Модель совместимого контактора
	0.1~0.16	0.25	2	CJX2s-09/CJX2i-09 CJX2s-12/CJX2i-12 CJX2s-18/CJX2i-18 CJX2s-25/CJX2i-25
	0.16~0.25	0.5	2
	0.25~0.4	1	2
	0.4~0.63	1	2
	0.63~1	2	4
	1~1.6	2	4
	1.25~2	4	6
	1.6~2.5	4	6
	2.5~4	6	10
	4~6	8	16
	5.5~8	12	20
	7~10	12	20
	9~13	16	25
	12~18	20	35
	17~25	25	50
	23~32	40	63	CJX2s-32/CJX2i-32 CJX2s-38/CJX2i-38
	28~36	40	80	CJX2s-32/CJX2i-32 CJX2s-38/CJX2i-38
	23~32	40	63	CJX2s-40/CJX2i-40 CJX2s-50/CJX2i-50 CJX2s-65/CJX2i-65 CJX2s-80/CJX2i-80
	30~40	40	100
	37~50	63	100
	48~65	63	100
	55~70	80	125
	63~80	80	125
	80~93	100	160
	80~104	125	200	CJX2D-115 CJX2D-150 CJX2D-170
	95~120	125	224
	110~150	160	250
	80~125	125	200	CJX2-F115 CJX2-F150 CJX2-F185 CJX2-F225
	100~160	160	250
	125~200	200	315
	160~250	250	400	CJX2-F185 CJX2-F225 CJX2-F265 CJX2-F330 CJX2-F400 CJX2-F500 CJX2-F630
	200~315	315	500
	250~400	400	630
	315~500	500	800
	400~630	630	800

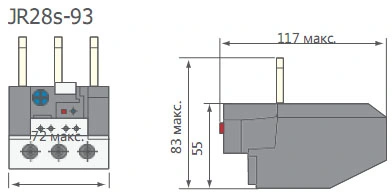

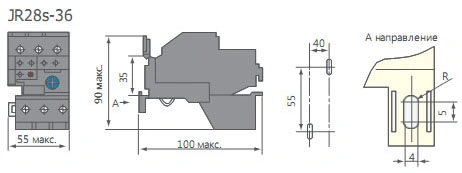

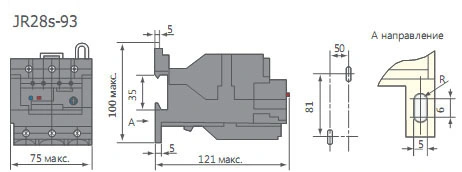

Внешний вид и установочные размеры
